PRÁCTICA 1 . EXPLICACIÓN Y FUNCIONAMIENTO DE UN PC

TIPOS DE CABLES INTERNOS:

-Alimentación:Este tipo de cable es por donde circula la corriente  y por consiguiente alimenta a toda la instalación del PC.

-Datos:Llevan toda la información desde los dispositivos de almacenamiento masivo a la placa base.Tiene varios tipos como el IDE,S-ATA Y Otros(conectores,sonido...etc)

-Otros: Conectores, led's , sonido ...etc.

En nuestro ordenador tuvimos que mirar el Datasheet de la placa base para conectarlos ya que desmontamos todo para ver si había algún problema.

PLACA BASE:

-Es el elemento central o principal del ordenador donde se encuentran ubicados y se conectan todos los dispositivos.

-Contiene: 3 zócalos de memoria RAM , 7 ranuras de expansión , zócalos para el microprocesador , memoria BIOS , buses serigrafiados , chipset , conectores en donde se conectan los dispositivos de almacenamiento masivo y puertos de comunicación.

-Especificaciones : Nuestra placa es de tipo ATX .

ZÓCALOS:

-Son conectores de la placa base donde conectamos distintos elementos.

Nuestra placa contiene un socket, donde se encuentra conectado el procesador.

Posee distintos slots, donde conectaremos los componentes como la RAM .

RANURAS DE EXPANSION:

-Aquí tenemos conectadas las tarjetas que amplían las funcionalidades de nuestro ordenador.

ISA: posee dos ranuras.

AGP: un slot de este tipo en el que se encuentra conectada la tarjeta gráfica. Ya que este tipo esta diseñado para transmitir imágenes por su velocidad del bus.

PCI: tiene 5 zocalos de este tipo , en uno de ellos esta conectada la tarjeta de sonido. Son los mas genéricos y actualmente están sustituyendo a los AGP .

CONECTORES PARA DISPOSITIVOS DE ALMACENAMIENTO MASIVO:

-Con almacenamiento masivo nos referimos a almacenamiento de datos.

IDE: nuestra placa base tiene dos ranuras tipo IDE donde hemos conectado el HDD y el lector de CD. Son conectores de 40 pines, su comunicación es en pararelo y se pueden conectar dos unidades por cada uno de ellos.

FLOPPY: Disponemos de uno de estos conectores donde esta la disquetera. Tiene 34 pines y su conecxion es en paralelo, tiene algunos pines cruzados.

CHIPSET:

-Conjunto de chips en la placa base que cumplen diversas tareas básicas para su funcionamiento

-Tareas:

•  Controladora E/S, sirve para comunicar el ordendor con los perifericos.
• Controladora de memoria ,
• Controladora de acceso directo a memoria DMA: Sirve para gestionar la comunicacion directa entre la memoria y los perifericos de forma que el procesador quede libre para realizar otras tareas.
• Controladoras auxiliares

-Partes:

• Northbridge:Controladora de bus, de memoria .

• Southbridge:Controladoras de expansión.



CONECTORES DE LA CARCASA:

-Sirve para conectar a los conectores o leds que hay en la carcasa y suele estar en un extremo.

PUENTES DE CONFIGURACION :

-Son pequeños interruptores que se utilizan para configurar los parámetros de la placa base

En nuestro ordenador hay dos, de 6 y 4 interruptores.

FUENTE DE ALIMENTACION:

-La usamos para suministrar los niveles de tensión adecuados a la placa base y a los demás componentes. Hemos testado las tensiones de salida que usando el POWERGOOD y son correctas.

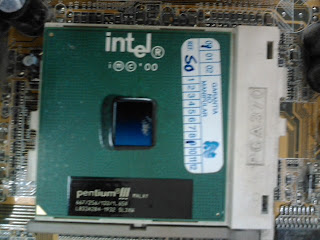

MICROPROCESADOR:

- Es un microprocesador intel pentium 3 .

MEMORIAS DEL ORDENADOR:

-Nuestro ordenador tiene un módulo de memoria DRAM .

-La DRAM es la memoria más utilizada porque tiene bajo coste, pero necesita refresco . Los datos se guardan en una matriz y para acceder a la posición de memoria se tiene que descomponer en fila y columna.

TARJETAS DE EXPANSIÓN:

• Tarjeta Gráfica:

-Genera la imagen que se muestra en la pantalla del ordenador.
--Nuestra tarjeta de sonido no tiene ventilador pero lleva un disipador de calor .

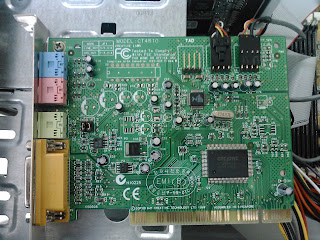

• Tarjeta de sonido:

-Genera el sonido del ordenador.

-Conectores:

s/audio (altavoces, cascos,...etc)

e/microfono

e/auxiliar

• Tarjeta de red:

-No tenemos tarjeta de red.

• Tarjeta de video:

-No tenemos tarjeta de video.
